Cables Superconductores:

Actualmente, un cable superconductor necesita de una cubierta refrigerante a su alrededor para mantenerlo a una temperatura inferior a la temperatura crítica del material que lo forma. Es evidente que si se dispusiera de un superconductor que trabajara a la temperatura ambiente (o mayor) el sistema de refrigeración no sería necesario. Claro que si se tuviera un elemento conductor fabricado con los nuevos materiales cerámicos, el sistema de refrigeración se simplificaría muchísimo en su diseño y disminuiría mucho su costo de fabricación. Nos referimos a los actuales cables superconductores convencionales. Aunque la filosofía del diseño permanecerá con los nuevos materiales cerámicos superconductores.

Puede hacerse, a grandes rasgos, una distinción entre las características de los cables superconductores a partir de sus componentes: el aislamiento térmico y el sistema conductor eléctrico.

Por otro lado, con respecto a la construcción mecánica, se tienen tres tipos de cables superconductores:

1) Rígidos. El aislamiento y el conductor se fabrican con tubos rígidos. Una de las dificultades principales de este diseño es que la longitud máxima de manufactura transportable es de 20 metros aproximadamente, de lo que resulta un gran número de uniones. Se requieren, además, componentes corrugados para compensar las contracciones térmicas.

Tipo de cable superconductor llamado rígido. Sus componentes son los mismos que los mostrados en las figuras 1) tubo de protección, 2) superaislamiento, 3) vacío, 4) espaciadores, 5) fuelles, 6) nitrógeno líquido, 7) escudo frío, 8) helio líquido, 9) superconductor, 10) aislamiento eléctrico, 11) escudo frío, 12) retorno de helio, 13) tubo de helio y 14) soporte.

2) Semiflexibles. En este caso también el sistema de aislamiento térmico consta de tubos rígidos con componentes corrugados para compensar las contracciones térmicas. Sin embargo, el conductor es flexible y puede consistir de un tubo corrugado, o de alambres doblados en forma helicoidal sobre un soporte cilíndrico hueco. Estos cables superconductores pueden fabricarse en longitudes de 200 a 500 metros y ser transportados en tambores.

3) Completamente flexibles. En este tipo de cable el aislamiento térmico también es flexible. El cable está construido con tubos corrugados, de manera que no hay problemas con respecto al transporte o a las contracciones térmicas. El conductor puede ser, otra vez, un tubo corrugado o alambre doblado en forma helicoidal.

Cable superconductor del tipo completamente flexible

En los tipos de cable rígido y semiflexible todos los conductores pueden acomodarse en una envoltura térmica rígida común, lo que tiene un efecto para evitar pérdidas térmicas.

Estos cables han sido utilizados hasta ahora, principalmente, para la construcción de electroimanes de gran intensidad de campo y en pocos casos para líneas de transmisión.

Es necesario mencionar que la tecnología de fabricación varía dependiendo de si el cable va a transportar corriente directa o corriente alterna. La diferencia se refiere a la disposición de los superconductores dentro del cable. Sin embargo, el esquema general permanece prácticamente sin cambio. Los materiales más utilizados hasta este momento siguen siendo Nb3Sn y NbTi.

Hay que mencionar que las cualidades mecánicas de los nuevos materiales superconductores cerámicos para la fabricación de alambres son muy pobres. Sin embargo, se está trabajando febrilmente en desarrollar una tecnología que permita hacer alambres con los nuevos materiales superconductores cerámicos; ya se están comercializando algunas pequeñas bobinas para diferentes usos, especialmente en las fábricas de componentes electrónicos muy pequeños (de los llamados microchips).

Jose E. Guerrero C

CAF

Seccion 1

http://www.textoscientificos.com/fisica/superconductividad/cables-superconductores

Aplicaciones de los electroimanes superconductores

Se han propuesto muchas aplicaciones industriales a gran escala de los imanes superconductores. En la actualidad existen algunos métodos alternativos que emplean campos magnéticos pero, si se aplica la superconductividad en estas áreas, se espera obtener un ahorro considerable en costos de operación. En algunas otras áreas el uso de electroimanes superconductores ha hecho la idea técnica y económicamente posible.

Algunas de las aplicaciones más importantes de los electroimanes superconductores, sin que la lista pretenda ser exhaustiva, es la siguiente:

1) Aplicaciones biológicas. Se sabe desde hace mucho tiempo que los campos magnéticos intensos afectan el crecimiento de plantas y animales. Así, se han utilizado electroimanes superconductores para generar campos magnéticos intensos y estudiar sus efectos en el crecimiento de plantas y animales y, además, analizar su efecto en el comportamiento de estos últimos.

2) Aplicaciones químicas. Es un hecho conocido que los campos magnéticos pueden cambiar las reacciones químicas y ser utilizados en la catálisis.

3) Aplicaciones médicas. Se han aplicado campos magnéticos para arreglar arterias, sacar tumores y para sanar aneurismas sin cirugía. También se estudia la influencia de los campos magnéticos en las funciones vitales del cuerpo humano.

4) Levitación. Una aplicación muy importante es en el transporte masivo, rápido y económico. La idea de usar una fuerza magnética para hacer "flotar" vehículos de transporte ha estado en la mente de los científicos por casi un siglo y la posible aplicación de la superconductividad a este problema lo ha renovado y actualizado. Hay, esencialmente, dos métodos posibles para conseguir la levitación. Uno corresponde a la utilización de un sistema atractivo y el otro a un sistema repulsivo. Describiremos muy brevemente los principios de funcionamiento de cada uno.

El sistema atractivo ha sido investigado, principalmente, en Alemania, Estados Unidos y Japón. Como es sabido, la fuerza magnética entre un material ferromagnético colocado en el seno de un campo magnético y la fuente que genera al campo magnético es siempre atractiva. El peso del vehículo es sostenido por esta fuerza atractiva. Las características básicas de este sistema son:

a) el campo magnético necesario puede ser generado por electroimanes convencionales hechos de metales normales, a causa de la presencia de material ferromagnético;

b) el uso de electroimanes de metal normal requiere una pequeña brecha de alrededor de 1 cm entre el material ferromagnético y los electroimanes. Aun con un diseño óptimo, utilizando metal normal, el costo es mucho menor cuando se utilizan electroimanes superconductores;

c) la fuerza magnética aumenta cuando la brecha se hace más pequeña y disminuye cuando aumenta, lo cual significa que el sistema es inherentemente inestable, y para lograr su estabilización es necesario que tenga un mecanismo de retroalimentación que le permita regular la corriente y, por tanto, la fuerza atractiva.

Aunque no se puede hacer ninguna conclusión negativa acerca del sistema atractivo, éste presenta, al menos, dos desventajas cuando se trata de velocidades superiores a 250 km/h. La primera es la pequeña brecha en la cual debe operar. Una razón fundamental por la que el tren convencional de ruedas y rieles no puede viajar a velocidades superiores a 300 km/h es que su posición vertical tiene que ser mantenida dentro de una variación no mayor de 2 milímetros sobre una distancia de 10 metros. La segunda razón es que el sistema es intrínsecamente inestable con respecto al movimiento vertical. Estas dos desventajas, si bien no hacen imposible la operación a alta velocidad, si requieren una gran cantidad de energía eléctrica para lograr mantener una brecha del tamaño adecuado para velocidades mayores que 250 km/h. Se ha sugerido que los electroimanes de metal normal sean sustituidos por electroimanes superconductores para que sea posible construir una brecha de mucho mayor tamaño. La contraparte de este beneficio radica en la dificultad de controlar las corrientes necesarias para estabilizar la posición vertical.

Esquema del sistema de levitación por atracción.

En lo que se refiere al sistema de levitación por repulsión se puede decir que presenta mejores perspectivas. Este sistema funciona como una aplicación de la ley de Lenz de inducción de corrientes eléctricas al tener campos magnéticos que varían con el tiempo, en cuyo seno existe una espira de material conductor. El campo magnético que genera la corriente inducida da lugar a un campo magnético que tiene una polaridad opuesta al campo magnético original, creándose una repulsión entre ambos campos magnéticos.

Un aspecto importante del sistema repulsivo es la disipación de energía que se da en el conductor; es una pérdida por la resistencia eléctrica del material conductor. Esta disipación depende de la frecuencia de excitación y tiene un máximo para cierto valor de la frecuencia. Sin embargo, tiende a cero conforme la frecuencia de excitación crece hacia valores más grandes.

La característica más importante del sistema repulsivo, en lo que se refiere a transportación masiva, es la utilización de electroimanes superconductores para proporcionar los campos magnéticos requeridos. Los electroimanes superconductores hacen posible generar un campo magnético intenso en un volumen grande y esto tiene profundos efectos en el diseño del sistema. Los puntos sobresalientes del sistema son:

a) La brecha entre los electroimanes y el material conductor puede ser, al menos, de una magnitud mayor que para el caso atractivo. Esto es fundamental para el diseño de operación de vehículos de alta velocidad.

b) Un campo magnético intenso, generado sobre un gran volumen por los electroimanes superconductores, puede incorporarse fácilmente a un mecanismo de propulsión y de esta manera los mecanismos de suspensión (o levitación) y los de propulsión son compatibles.

A menos que investigaciones posteriores indiquen lo opuesto, parece que no existen problemas técnicos fundamentales con este sistema. Sin embargo, se requieren algunas innovaciones técnicas antes de poder completar un diseño comercial.

El descubrimiento de materiales superconductores cerámicos con una elevada temperatura crítica hace aún más atractiva la idea de la utilización de materiales superconductores para la transportación masiva. Cuando menos ya no se requerirá enfriar a temperatura de helio líquido, bastará con la refrigeración que proporciona el nitrógeno líquido. Claro que aún sigue la búsqueda de materiales cerámicos superconductores de temperatura crítica superior a la temperatura ambiente y, si se logra hallarlos, ya no será necesaria la refrigeración del sistema, reduciéndose así los costos de construcción y operación.

5) Generación de energía. Utilización de imanes superconductores para lograr "botellas magnéticas" que sirvan para la generación de energía nuclear por fusión que no presenta problemas de desechos radiactivos, como sucede con los actuales generadores de energía nuclear por fusión.

6) Separación magnética. Ésta se aplica comercialmente para separar materiales paramagnéticos y materiales ferromagnéticos: en la industria del caolín, para separar sustancias magnéticas de la arcilla; para la limpieza magnética selectiva del carbón, o sea, separar sustancias minerales de sustancias orgánicas.

7) Limpieza de aguas contaminadas. Por medio de campos magnéticos se pueden separar las impurezas que al estar disueltas en agua quedan ionizadas y al fluir a través de un campo magnético pueden ser desviadas por éste y ser apartadas del agua.

8) Blindaje y modelaje de campos magnéticos. Puede lograrse por medio de planos superconductores que ya han sido utilizados para este fin en sistemas de producción de energía.

9) Aceleradores de mucha energía. Se han podido desarrollar electroimanes dipolares y cuadrupolares oscilantes de materiales superconductores, capaces de generar los campos magnéticos más intensos de la historia para su utilización en aceleradores de partículas de energía muy grandes.

Jose E. Guerrero C

CAF

Seccion 1

http://www.textoscientificos.com/fisica/superconductividad/electroimanes-superconductores

Sistemas inductivos de almacenamiento de energía

Un ejemplo de aplicación a gran escala de los electroimanes superconductores es el almacenamiento de energía, sistema que podría servir para una gran variedad de propósitos importantes. Para valores adecuados del campo magnético se pueden almacenar densidades de energía muy altas comparadas con otros sistemas de almacenamiento de energía. En esencia, en una bobina hecha de un material superconductor se deja circulando una corriente. Como no hay disipación de energía al no existir resistencia eléctrica, la corriente permanecerá circulando por mucho tiempo. Al momento de necesitarse la energía almacenada en la bobina, se toma. Dependiendo del tiempo en el que puede realizarse la descarga de energía eléctrica, los electroimanes pueden utilizarse en reactores de fusión o en sistemas de distribución comercial de energía eléctrica.

Las descargas de energía del orden de milisegundos pueden utilizarse para iniciar una reacción de fusión nuclear de deuterio-tritio o de deuterio-helio3. Aunque ya es posible construir con los superconductores convencionales (con los nuevos superconductores cerámicos todavía no) electroimanes superconductores capaces de almacenar 10 000 millones de Joules (esto es del orden de 2 800 kilowatts-hora), el interruptor que permite la rápida descarga de energía aun presenta muchos problemas en su funcionamiento. Realizar descargas de 2.8 kilowatts-hora en 0.1 seg es posible con interruptores superconductores. De cualquier modo, el principal atractivo de la aplicación de estos sistemas sería su utilización en las redes comerciales de distribución de energía eléctrica, sobre todo para el consumo en las llamadas "horas pico".

La lista puede extenderse para incluir muchos otros usos, pero la confiabilidad, la facilidad en la operación de los electroimanes y las consideraciones económicas constituirán los factores más importantes en el diseño de sistemas electromagnéticos que utilicen superconductores. Para la mayoría de las aplicaciones técnicas, la operación de los electroimanes debe ser totalmente automática y esto requiere sistemas complicados de control y retroalimentación, así como sistemas de refrigeración de circuito cerrado interconectados con el sistema de alimentación de energía.

Jose E. Guerrero C

CAF

Seccion 1

http://www.textoscientificos.com/fisica/superconductividad/almacenamiento-energia

Aplicaciones de la superconductividad en la electrónica

La primera sugerencia para utilizar la transición del estado normal al estado superconductor en la electrónica fue hecha en 1956. El dispositivo que se propuso recibió el nombre de criotrón. A continuación haremos una pequeña descripción de este dispositivo.

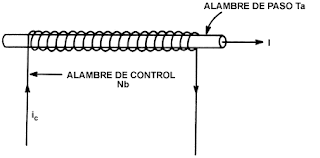

Consiste en un par de alambres superconductores, uno enrollado alrededor de otro. Usualmente un alambre de niobio se coloca alrededor de un alambre de tantalio, aislados eléctricamente entre sí.

El campo magnético crítico del niobio es bastante mayor que el del tantalio. Ambos alambres se encuentran inicialmente en un estado superconductor. Supongamos ahora que una corriente, I, pasa por el alambre de tantalio que, al ser superconductor, no ofrece resistencia al paso de la corriente. Si hacemos pasar una corriente IC, a través del alambre Nb, se genera un campo magnético dentro del cual el alambre de tantalio (Ta) queda inmerso. Si la corriente es suficientemente intensa se puede generar un campo magnético que lleve al tantalio a su estado normal. Si esto ocurre, aparece una resistencia eléctrica en el tantalio al paso de la corriente, reduciéndose así el valor de esa corriente. Sin embargo, el alambre de Nb puede permanecer en el estado superconductor ya que el campo magnético crítico del Nb es mayor que el del Ta para la misma temperatura. Por tanto, el valor de la corriente en el alambre del tantalio puede controlarse con una corriente menor.

El alambre de tantalio recibe el nombre de alambre de paso o paso. El alambre de niobio recibe el nombre de alambre de control, o control.

Por lo general el calibre del alambre de paso se toma lo más grande posible para así tener en él la mayor cantidad de corriente.

Al principio se utilizaron criotrones como interruptores rápidos para su posible uso en computadoras. Incluso, existen criotrones de películas delgadas. En general, hubo bastante esfuerzo dedicado al desarrollo de circuitos superconductores de criotrones. Sin embargo, a mediados de los años sesenta, estos dispositivos habían perdido ya terreno respecto a los dispositivos de transistores que funcionan a la temperatura ambiente.

La razón más importante, quizá, es que el criotrón no fue tan eficiente comparado con las versiones mejoradas del transistor. Sin embargo, con los nuevos materiales superconductores cerámicos los criotrones podrían ser de nuevo competitivos, ya que en ellos las temperaturas de refrigeración son mucho más grandes. Por otro lado, el criotrón se ha utilizado y se utiliza para controlar corrientes en circuitos de imanes superconductores.



Esquema que muestra al criotrón o relevador superconductor.

También ocurrió que el descubrimiento del llamado efecto Josephson y el desarrollo alcanzado en el campo de los circuitos integrados trajeron como consecuencia una perspectiva espléndida de aplicaciones de la superconductividad en la electrónica.

El efecto Josephson consiste en el paso de corrientes superconductoras (pares de Cooper) a través de una unión que, normalmente y desde un punto de vista clásico, no debería dejar pasar ningún electrón. Es un fenómeno típicamente cuántico, explicable por la mecánica cuántica.

La corriente Josephson está presente aun en ausencia de un voltaje aplicado a la unión (que recibe el nombre de unión túnel). Esta corriente de voltaje cero depende fuertemente de un campo magnético aplicado. Estas características permiten disponer de un interesante interruptor para circuitos lógicos. Este efecto también se observa, desde luego, en los nuevos materiales superconductores cerámicos.

Es evidente que si tenemos pequeñas espiras de material superconductor por las que circula una corriente, se contará con información almacenada, pues la corriente permanecerá circulando en la espira sin pérdida y, como sabemos, toda corriente que circula genera un momento magnético. Si la corriente circulara en sentido contrario, el momento magnético generado sería opuesto al inicial. Estos dos sentidos de circulación pueden constituir dos estados de una célula de memoria.

Para las computadoras, el uso de dispositivos de efecto Josephson lleva a tiempos de transferencia de corriente extremadamente breves. Los tiempos de respuesta de un interruptor de efecto Josephson son de 5 a 10 picosegundos (un picosegundo es igual a 10-12 segundos).

La dificultad de la aplicación del efecto Josephson radica en la elaboración de la unión en donde se da este efecto. Dicha unión ha de construirse con capas de oxido de unos 30 angstroms y, además, las características han de ser estables ante ciclajes térmicos y almacenamiento. Sin embargo, su utilización parece muy ventajosa y polifacética.

El SQUID (dispositivo superconductor de interferencia cuántica, por sus siglas en inglés) es uno de los dispositivos superconductores más utilizados. Existen dos tipos de este dispositivo: el SQUID de corriente

directa (cd) y el SQUID de radio frecuencia (rf). Son los instrumentos más sensibles que existen para medir una gran variedad de cantidades físicas: campos magnéticos, cambios espaciales de campos magnéticos, susceptibilidades magnéticas, voltajes muy pequeños y desplazamientos microscópicos.

El SQUID de corriente directa está formado por dos uniones de tipo Josephson conectadas en paralelo en un circuito de superconductores. Cuando aplicamos una pequeña corriente, I, ésta fluye a través de las uniones como una supercorriente sin ocasionar una caída de potencial, esto es, sin requerir un voltaje aplicado a través de la barrera. Sin embargo, cuando esta corriente excede cierto valor crítico, IC, se genera un voltaje V en la unión y la corriente, IC, es una función oscilatoria del flujo magnético φ que atraviesa el circuito. El periodo de esta función es de un flujón, que es un quantum de flujo magnético, φ0 = h/2e = 2.07 x 10-15 weber. La naturaleza oscilatoria de la corriente se debe a la interferencia de las dos ondas que describen los pares de Cooper en las uniones, de manera análoga a la interferencia de dos ondas electromagnéticas coherentes (o sea dos ondas de luz). Por esto, al SQUIDse le llama algunas veces interferómetro.

El SQUID puede utilizarse como un magnetómetro extremadamente sensible, ya que es posible detectar un cambio de flujo, δφ, mucho más pequeño que un flujón, utilizando un circuito de flujo magnético bloqueado que genera una corriente en la espira acoplada. al SQUID de manera que se genera un flujo −δφ para mantener el flujo magnético total del SQUIDen un valor constante. El voltaje de resultante de salida es proporcional a δφ y éste es proporcional al campo magnético

SQUID cd. Está formado por películas delgadas. Las dos uniones Josephson que lleva están abajo del cuadro oscuro, que es de Nb, en la región del borde inferior. La espiral cuadrada de 20 vueltas también es de Nb y está eléctricamente aislada del cuadro, pero muy acoplada a él magnéticamente. El cuadro es de 1 mm por lado aproximadamente.

El SQUID de radio frecuencia, es un diseño anterior al del SQUID cd. Consta de una unión Josephson incorporada a un circuito superconductor. El circuito está acoplado a la bobina de un circuito enfriado LC (bobina-condensador) que está excitado a su frecuencia de resonancia, típicamente de 30 MHZ. La amplitud del voltaje oscilante de radio frecuencia a través del resonante es periódico en el flujo magnético, con periodo de un flujón. Después de desmodular la señal de radiofrecuencia, la salida se utiliza para bloquear el flujo del SQUID, de la misma manera que en el SQUID cd. Este tipo de SQUID es mucho menos sensitivo que el SQUID cd, pero ha permanecido en el mercado hasta muy recientemente.

Aunque, por ahora, es demasiado pronto para que estos dispositivos tengan una gran repercusión en aplicaciones prácticas, dentro de la próxima década se espera un gran auge, tanto en la variedad de estos dispositivos superconductores como en la variedad de sus aplicaciones. Una de las más novedosa es en biomagnetismo, donde se utilizan para detectar espeacialmente las fuentes de los pequeñísimos campos magnéticos generados por el cerebro.

SQUID rf. Está hecho en un configuración toroidal a partir de una barra sólida de Nb. La unión Josephson está en una plaqueta en la parte media.

Para finalizar, existen computadoras que tienen muchos elementos y dispositivos superconductores y que son mucho más rápidas que las construidas con materiales normales. En general las utilizan los departamentos de defensa de las grandes potencias para procesar la información de los satélites espías sobre un posible ataque con proyectiles. Se requiere procesar muchísima información sobre las trayectorias de los proyectiles para repeler un ataque y dar una respuesta rápida y contundente. También se utilizan para detectar y cuantificar los movimientos militantes cotidianos de todos los países del mundo. Desafortunadamente el mundo científico todavía no tiene acceso de manera plena a estas computadoras para realizar trabajos de investigación.

Jose E. Guerrero C

CAF

Seccion 1

http://www.textoscientificos.com/fisica/superconductividad/aplicaciones-electronica

La nueva era de los superconductores

Se aplican el diagnóstico por la imagen

Las bases científicas de la investigación en electromedicina experimentarán un cambio profundo en los próximos años. Lo que hoy conocemos como electrónica convencional será sustituida paulatinamente por la "electrónica superconductora". La superconductividad es una propiedad de la materia que consiste en la pérdida súbita de su resistencia eléctrica al mismo tiempo que expulsa completamente el campo magnético de su interior. La primera aplicación práctica en clínica de los superconductores surgió ante la necesidad de generar campos magnéticos elevados para la espectroscopia de resonancia magnética nuclear.

Las imágenes diagnósticas por resonancia magnética han sido el primer producto que se ha beneficiado de la aplicabilidad de los sistemas superconductores. Para lograr las imágenes de alta resolución en estos sistemas se utilizan bobinas superconductoras que generan intensos campos magnéticos. Es común que sean esenciales en cualquier sistema de diagnóstico por la imagen o de videocirugía.

Una de las innovaciones que se anuncian como más revolucionarias para los próximos años son los circuitos activos superconductores. Estos se basan en la capacidad de fabricar e integrar uniones Josephson en un circuito electrónico.

Sensibles

Los primeros dispositivos desarrollados con los superconductores de alta temperatura son los sensores magnéticos Squid (Superconducting Quantum Interference Device).

Ofrecen gran sensibilidad para detectar campos magnéticos.

Han comenzado a introducirse con los denominados magnetocardiogramas y magnetoencefalogramas. Se utilizan en las exploraciones funcionales de la actividad cerebral en pacientes con epilepsia, entre otras indicaciones terapéuticas clínicas.

La investigación en electrónica superconductora traerá consigo el desarrollo de ordenadores basados en la lógica RSFQ (Rapid Single Flux Quantum). Con velocidades de 300 gigaherzios, se calcula que en el plazo de diez años esta tecnología informática "irrumpirá permitiendo agilizar todos los procesos diagnósticos y terapéuticos basados en sistemas informáticos", según explica Josep Fontcuberta, investigador del Departamento de Materiales Magnéticos y Superconductores de la Universidad Politécnica de Cataluña.

La evolución de la investigación médica en superconductores se orienta por el momento hacia áreas como la generación de campos magnéticos: "El objetivo es lograr el máximo campo magnético posible al mínimo coste, lo que no se podría conseguir a través de un material como el filamento de cobre",

Menos grados

Los superconductores de baja temperatura conocidos trabajan a 270 grados centígrados bajo cero, precisando depósitos de helio líquido. Ahora se trata de utilizar superconductores de alta temperatura, materiales que adquieren propiedades superconductoras a temperaturas por encima de los 90 grados Kelvin, unos 183 grados centígrados bajo cero. Se trabaja en el perfeccionamiento de los sensores Squid para la exploración de la actividad cardíaca más complicada como la fetal y la exploración cerebral que precisa gran sensibilidad Los Squid permitirán trabajar a temperaturas inferiores a doscientos grados bajo cero y se reducirá el coste económico.

Precisamente, el Institute of Thin Film Ion Technology (ISI) de Alemania ha presentado un modelo de magnetocardiógrafo en la IV Conferencia Europea de Superconductividad Aplicada, celebrado recientemente en Barcelona.

Siemens AG Corporate Technology se ha traducido en el diseño de un procedimiento de imagen de resonancia magnética basado en sistemas superconductores con sensibilidad de alta temperatura tipo Squid. La norteamericana Everson Electric Company se encuentra inmersa en la carrera por lograr el mejor rendimiento en las plataformas criogénicas que se instalan en los servicios hospitalarios. Otra compañía alemana, AWT Werkzeugtchnik, ha lanzado al mercado un agregado criogénico útil para la refrigeración de placas de radiación en tomografía computerizada. También la empresa española Diopma se dedica a la fabricación de un nuevo superconductor diferente del tradicional óxido de cobre. El uso generalizado de superconductores en la distribución de energía podría reducir el consumo de ésta hasta un 20 por ciento, según estimaciones del ISIS.

Jose E. Guerrero C

CAF

Seccion 1

http://html.rincondelvago.com/superconductores.html

Evolución de los superconductores

La atmósfera en el mundo de la superconductividad ha cambiado bastante en el último tiempo, en virtud no sólo de la complejidad para producir los nuevos materiales superconductores sino por sus características técnicas que los hacen inferiores en todo caso a los superconductores convencionales.

En especial, vale la pena mencionar dos dificultades inherentes a los nuevos superconductores cerámicos, que limitan en alto grado el flujo de corriente transportada y por ende sus aplicaciones: la existencia de uniones débiles entre granos y el movimiento de vórtices.

Recordemos que los nuevos materiales superconductores son ante todo cerámicos, es decir, la fragilidad es una de sus características, lo que hace especialmente difícil su utilización en la fabricación de alambres y circuitos eléctricos. Adicionalmente, ellos son de naturaleza granular, lo que da lugar al fenómeno denominado de uniones débiles entre granos superconductores que dificulta el paso de corriente de un grano a otro por no estar éstos siempre acoplados de manera apropiada; es así como cualquier defecto de alineación, aún de unos pocos grados, inhibe el flujo de corriente sin resistencia reduciendo la cantidad de corriente transportada en dos o más órdenes de magnitud. Los esfuerzos por superar dichas dificultades han llevado a los investigadores en el campo a seguir diversos caminos que, si bien no solucionan del todo los problemas existentes, permiten bordearlos y abren perspectivas para la utilización de los nuevos materiales.

Los problemas debidos a la existencia de uniones débiles y movimiento de vórtices son bastante apreciables en las aplicaciones de las cerámicas superconductoras en bloque, es decir, en usos como alambres para motores, bobinas, líneas de transmisión, etc. sin embargo, estas dificultades son menos dramáticas en las aplicaciones de los nuevos materiales en forma de películas delgadas, utilizadas específicamente en el campo de la microelectrónica y en técnicas que utilizan microondas. Películas delgadas fabricadas con Itrio (YBCO), por ejemplo, pueden conducir corrientes entre 106 y 107 A/cm2; esto es posible porque en películas delgadas las uniones débiles no son un serio impedimento ya que los granos pueden alinearse con el sustrato sobre el que crece la película. Tales muestras epitaxiales son, además, pequeñas en comparación con el material en bloque de tal manera que existen relativamente pocas fronteras de grano que impidan el flujo de corriente. En general, se ha encontrado que las películas superconductoras con alto grado de textura y epitaxiales, reducen o anulan completamente la influencia de las uniones débiles, lo que permite un mejor aprovechamiento de la capacidad intrínseca de transporte de corriente de los granos superconductores.

Un reto aún más difícil de resolver proviene del movimiento de los vórtices producidos por la aplicación de un campo magnético suficientemente intenso; este movimiento es el causante de fenómenos de disipación y del comportamiento resistivo presente en los HTS. Veámoslo en más detalle; en los años cincuenta A. Abrikosov publicó la teoría básica del comportamiento de los superconductores convencionales de tipo II en un campo magnético. La respuesta magnética de un superconductor de tipo II por debajo de Tc depende de la intensidad del campo magnético aplicado y de la temperatura.

Un campo magnético suficientemente intenso puede penetrar el superconductor en forma de haces discretos de líneas de flujo magnético denominados vórtices. Ahora bien, los HTS desafortunadamente no se comportan según el modelo de Abrikosov. Sometidos a campos magnéticos de unos 10 T, la resistencia de algunos de estos nuevos materiales sólo disminuyó hasta que su temperatura descendió al 20 o 30% de la Tc. En ciertos casos la resistencia en presencia de un campo magnético, en algunos materiales, se mantuvo 100 veces mayor que la del cobre. La razón parece ser que las líneas de vórtice se comportan de manera inusual y no siempre se organizan en una red triangular rígida. Se halló que la red de vórtices se "funde" como consecuencia de las fluctuaciones térmicas de las líneas de vórtice, creándose un estado adicional parecido al líquido: el líquido de vórtices. (el fenómeno es similar al de la fusión del hielo a causa de las vibraciones térmicas de las moléculas de agua). Un estado tal, permite el movimiento de los vórtices por todo el material impidiendo el flujo de corriente.

El comportamiento del estado líquido de vórtices continúa siendo hoy en día un interrogante; en lo que parece existir consenso es en que hay una variedad de razones por las cuales este nuevo estado de la materia debe obstaculizar el paso de corriente en los superconductores de alta temperatura. Recordemos que una línea de vórtice consiste en corrientes eléctricas que circulan alrededor de un núcleo normal. Cuando una corriente eléctrica adicional fluye por la muestra, se suma a la corriente que circula a un lado del vórtice y se resta de la corriente del lado opuesto, resultando una fuerza que tiende a mover el vórtice en una dirección simultáneamente perpendicular a la línea de vórtice y a la de la corriente aplicada. Si las líneas de vórtice se mueven en respuesta a esta fuerza, disiparán energía de la corriente, es decir, se induce un voltaje en la muestra y, por tanto, resistencia. En los superconductores convencionales de tipo II, caracterizados por una longitud de coherencia larga y una longitud de penetración corta, la fuerza que impide que las líneas de vórtice vibren con amplitud cada vez mayor (fuerza restauradora) es dominante y mantiene las líneas de vórtice rectas y cortas impidiendo que vibren con amplitud cada vez mayor al aumentar la temperatura, por efecto de las fluctuaciones térmicas. Los HTS por el contrario, tienen características prácticamente opuestas: la longitud de coherencia es corta y la de penetración es larga, es decir, una fuerza recuperadora pequeña, lo que conduce a que las líneas de vórtice sufran grandes fluctuaciones térmicas. En efecto, a temperaturas elevadas las líneas vibran tanto que la red de vórtices se funde presentándose el estado líquido de vórtices. Por desgracia, la temperatura de "fusión" en los óxidos de cobre está por debajo de la temperatura del nitrógeno líquido. Investigaciones de la resistencia en función de la temperatura, realizadas en muestras de YBCO sometidas a un campo magnético, indican que a altas temperaturas (en la fase de líquido de vórtices) la resistencia es alta y desaparece al bajar la temperatura, cuando el líquido de vórtices se congela y entra al estado reticular de vórtices en donde las líneas ya no tienen libertad de movimiento.

Ahora bien, quienes trabajan con superconductores convencionales introducen en éstos defectos de manera controlada, pues cuanto más "sucio" sea un superconductor más corriente puede transportar. Tales impurezas "anclan" los vórtices e impiden que se muevan. En consecuencia, existe la posibilidad de introducir anclajes del flujo magnético, teniendo en cuenta que los mejores son aquellos que se ajustan al tamaño de la longitud de coherencia.

Observaciones recientes han demostrado, además, la importancia del desorden, producido por el anclaje, en la modificación de la dinámica de la transición de fusión. El líquido de vórtices de un cristal desordenado se condensa en un estado de vidrio de vórtices, caracterizado por una distribución irregular y desordenada de vortices, en vez de hacerlo en una red regular de vórtices; en consecuencia, la resistencia y las corrientes en el material disminuyen regularmente hasta cero, a medida que la temperatura se va acercando a la temperatura de congelación del líquido. En cristales limpios, por el contrario, la transición de fase es brusca y presenta histéresis. Queda pendiente aún, naturalmente, el reto de traducir este nuevo conocimiento en aplicaciones prácticas, es decir, conocer cómo se mueven y organizan estos vórtices a distintas temperaturas y en campos magnéticos diversos para controlar de esta manera el fenómeno y mantener el flujo superconductor.

Evolución de los superconductores

Jose E. Guerrero C

CAF

Seccion 1

http://html.rincondelvago.com/superconductores.html

Aplicaciones de los superconductores

Los superconductores tienen aplicaciones en casi cualquier area, las más destacadas son:

1.Los superconductores se pueden utilizar en el transporte levitado por electroimanes. Cuando se utilizan electroimanes para levitar un vehículo, por ejemplo trenes, para eliminar la fricción y alcanzar altas velocidades, los electroimanes pierden energía en calor. Utilizando superconductores, además de no perder energía en calor por su nula resistencia, el tamaño disminuiría notablemente.

The Yamanashi MLX01 MagLev train.

2. En el plano médico, los superconductores también aportan, en el biomagnetismo. La resonancia magnética ya existe, pero puede ser mejorada con un campo magnético más fuerte derivado de electroimanes superconductores. Además de esto, existen dispositivos llamados SQUIDs (Superconductor QUantum Interference Device), que pueden detectar un cambio en el campo magnético 100 billones de veces menor a la fuerza que mueve a una aguja en una brújula. Con esto, se pueden examinar profundidades del cuerpo sin necesidad de fuertes campos magnéticos.

3. Los superconductores se pueden utilizar en aceleradores de partículas de muy alta energía. Estos podrían acelerar las partículas a velocidades cercanas a la de la luz. Con electroimanes superconductores esto podría ser posible.

Cable superconductor

4. Otra aplicaación importante y posiblemente de grandes alcances lucrativos de los superconductores son los generadores. La eficiencia de generadores superconductores rebasaría un 99% y el tamaño sería alrededor de la mitad de los convencionales. Además, cables superconductores en vez de cobre, podrían aumentar la transmisión de energía en un cable, por lo que se mejoraría hasta en un 7000% la eficiencia con respecto al espacio utilizado.

5. En el area de computación tienen aplicaciones sorprendentes. Se pretende construir computadoras "petraflop", las cuales pueden realizar mil trillones de operaciones por segundo, mientras que la más avanzada tecnología en computadoras sólo puede realizar 12.3 trillones de operaciones por segundo. Para alcanzar estas veocidades, el tamaño del sistema sería del orden de alrededor de 50 nanometros y basados en el efecto Josephson, en vez del sistema de switch en microchips convencionales.

UCB microchip



6. Militarmente, los superconductores también tienen importantes aplicaciones. SQUIDs con superconductores de alta temperatura se han usado para detectar submarinos y minas. Además, se han utilizado reducidos, en tamaño, motores para barcos navales. La más grande aplicación militar de los superconductores está en las "E-bombs", las cuales podrían crear u fuerte campo magnético con superconductores que generarían un pulso electromagnético de gran intensidad que deshabilitaría cualquier equipo eléctrico enemigo.

Jose E. Guerrero C

CAF

Seccion 1

http://html.rincondelvago.com/superconductores_1.html

Diferencia entre los superconductores

Existen diferencias importantes entre los superconductores que permiten clasificarlos en dos grandes grupos. Ciertos metales; en particular los que tienen bajas temperaturas de fusión y son mecánicamente suaves y de fácil obtención en un alto grado de pureza y libres de esfuerzos mecánicos internos, exhiben semejanzas en su comportamiento en el estado superconductor. Estos materiales superconductores reciben el nombre de superconductores ideales, superconductores Tipo I, o suaves.

Por otro lado, el comportamiento de muchas aleaciones y de algunos de los metales superconductores más refractarios es complejo e individual, particularmente con respecto a la forma cómo resultan afectados en el estado superconductor en presencia de un campo magnético. A estos superconductores se les ha dado el nombre de superconductores Tipo II, o si la superconductividad se conserva aun bajo la influencia de campos magnéticos intensos, se les conoce con el nombre de duros o de campo intenso.

Para entender mejor estas diferencias, veamos cómo un campo magnético aplicado afecta a cada uno de los tipos de superconductores que hemos mencionado. Para ello describiremos brevemente lo que es el efecto Meissner-Oschenfeld.

En 1933, W. Meissner y R. Oschenfeld encontraron experimentalmente que un superconductor se comporta de manera tal que nunca permite que exista un campo de inducción magnética en su interior. En otras palabras, no permite que un campo magnético penetre en su interior. El campo magnético en el interior de un superconductor no sólo está congelado, sino que vale siempre cero.

Una consecuencia inmediata de lo anterior es que el estado de magnetización del material que pasa por la transición superconductora no depende de los pasos que se hayan seguido al establecer el campo magnético. Esta consecuencia marca también la diferencia fundamental entre lo que es un conductor perfecto y lo que es un superconductor. Por conductor perfecto entendemos un material cuya resistencia eléctrica es igual a cero. En tanto que un superconductor, además de presentar resistencia cero, presenta también el efecto Meissner-Oschenfeld. Se puede demostrar fácilmente que, en un conductor perfecto, el campo magnético tiene un valor constante, esto es, está congelado en su interior, pero no necesariamente vale cero, y esto trae como consecuencia que su estado de magnetización dependa necesariamente de los pasos, que se hayan seguido para magnetizarlo.

Para entender más claramente la diferencia entre un conductor perfecto y un superconductor; veamos qué ocurre cuando tratamos de magnetizar un conductor perfecto y cuando tratamos de magnetizar un superconductor.

Consideremos primero al conductor perfecto, esto es, pensemos que la transición nos lleva únicamente a un estado de resistencia cero sin el efecto Meissner-Oschenfeld.

Figura 4. Penetración del campo magnético B, en el interior de un material

 considerado solamente como conductor perfecto (es decir que sólo presenta

resistencia eléctrica igual a cero, pero no el efecto Meissner), al pasar por la

 temperatura de transición.

En ausencia de campo magnético externo, tomemos la muestra a una temperatura T mayor que la temperatura de transición., Tc al estado de resistencia cero del conductor perfecto (figura 4(a)). Luego, enfriemos la muestra a una temperatura T < Tc , e introduzcamos un campo magnético (figura 4(b)). Como en el instante en que ocurrió la transición al estado de conductor perfecto el campo magnético en el interior de la muestra era cero, permanecerá con ese valor y, por tanto, el campo magnético será excluido del interior de la muestra. Finalmente, suprimamos el campo magnético aplicado, manteniendo la temperatura por debajo de Tc (figura 4(c)). Obtendremos que el campo magnético en el interior de la muestra sigue siendo cero.

Ahora tomemos la muestra nuevamente a una temperatura T > Tc pero con un campo magnético externo aplicado distinto de cero (figura, 4(d)). Después, enfriemos la muestra a una temperatura T < Tc (figura 4(e)). El campo magnético en el interior de la muestra sigue siendo el mismo que había antes de enfriarla. Finalmente, suprimamos el campo magnético, aplicado (figura 4(f)). Lo que ahora ocurre es que se generan corrientes superficiales en la muestra de tal modo que el campo en el interior de ella tenga el mismo valor que tenía antes de bajar la temperatura a T < Tc .

Por lo anterior podemos afirmar que si la transición nos llevara simplemente a un conductor perfecto (esto es, a la ausencia del efecto Meissner-Oschenfeld en la transición), el estado de magnetización de la muestra dependerá de la manera en que se alcance el estado final.

Ahora consideremos que la transición, además de llevar la muestra a un estado de resistencia eléctrica cero, nos indica la existencia del efecto Meissner-Oschenfeld.

Figura 5. Penetración del campo magnético, B, en el interior de un material

que es un superconductor (es decir, que presenta resistencia eléctrica igual

a cero y además el efecto Meissner), al pasar la temperatura de transición.

Primeramente, tomemos la muestra a una temperatura T > Tc sin la presencia de un campo magnético aplicado (figura 5(a)). Después, enfriemos la muestra hasta T < Tc e introduzcamos un campo magnético, como se indica en la figura 5(b). Por el efecto Meissner-Oschenfeld se inducirán corrientes superficiales en la muestra de manera tal que el campo en su interior sea cero. Posteriormente, suprimamos el campo magnético aplicado (figura 5(c)). Las corrientes superficiales desaparecen y el campo magnético en el interior de la muestra es cero.

Intentemos ahora el otro camino. Tomemos la muestra a una temperatura T > Tc en presencia de un campo magnético aplicado, como se ve en la figura 5(d). Después, enfriemos la muestra hasta una temperatura T < Tc (figura 5(e)). Tendremos que, por el efecto Meissner-Oschenfeld, se inducirán corrientes superficiales en la muestra de manera que el campo en el interior de ella sea cero. Posteriormente, suprimamos el campo externo (figura 5(f)); Tendremos que las corrientes superficiales desaparecen y que el campo magnético en el interior de la muestra vale cero.

Como acabamos de ver, debido al efecto Meissner-Oschenfeld, el estado de magnetización de la muestra no depende de la manera en que se llegue al estado final.

Es claro que un superconductor es, además de un conductor perfecto, una sustancia en un estado en el que se presenta el efecto Meissner-Oschenfeld.

 Walter Meissner. Descubridor del efecto que lleva su nombre en los superconductores.

Es necesario señalar que, si bien existe una clara diferencia entre lo que es un superconductor y un conductor perfecto, los únicos conductores perfectos que se han encontrado hasta ahora en la naturaleza son, precisamente, los superconductores. Aún no se descubren conductores perfectos solamente, es decir, materiales con resistencia cero y sin que presenten el efecto Meissner-Oschenfeld.
